Controler temperatura -45+80grdC 12Vdc cu cutie

45,00 lei/Buc

Stoc epuizat

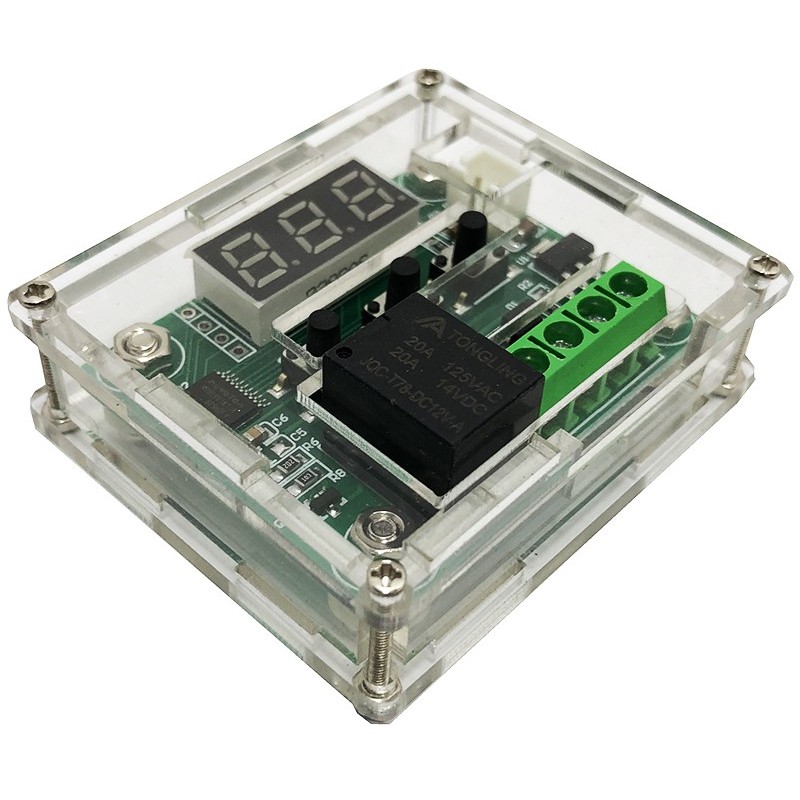

CONTROLER DE TEMPERATURA -50+110°C 12VDC 48X40MM LED 3 DIGITI CUTIE CU SONDA

W1209 T14103

Tensiune: 12Vdc
Compare
Untitled

Descriere:

W1209 este un controler cu termostat, acest modul poate controla alimentarea multor tipuri de echipamente electrice in functie de temperatura sesizata de senzor.



Precautii:

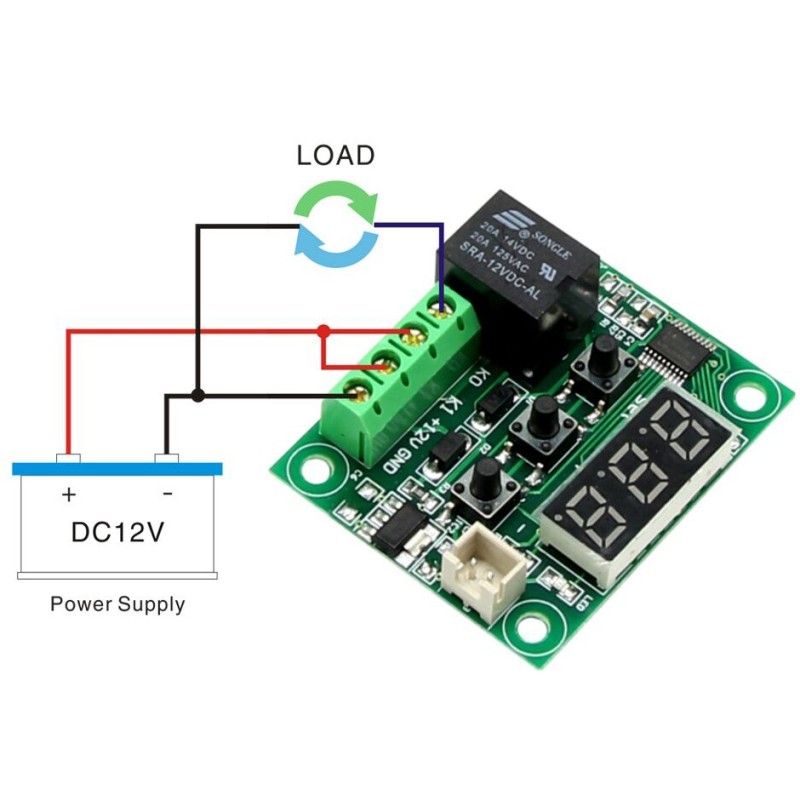

Produsul se conecteaza la relee sau la consumatori foarte mici, in cazul consumatorilor mari acesta se va defecta. Conectarea la un consumator fara folosirea unui releu specific va duce automat la pierderea garantiei.



Specificatii tehnice:

Tensiune alimentare: DC 12V

Culoare afisaj: Rosu

Plaja de reglare: -50…+110°C

Rezolutie: 0.1°C între -9.9…+99.9°C, 1°C in rest

Acuratețe: 0.1°C

Accuratețe control: 0.1°C

Acuratete histerezis: 0.1°C

Perioada de reimprospatare: 0.5s

Protectie supra temperatura: 0…+110°C

Iesire: releu 1 canal, max. 5A 250Vac 1250W sarcina rezistiva

Sonda: termistor NTC (10K 0.5%) cu izolatie

Mediu de funcționare: temperatura -10…+60°C umiditate 20% -85%

Dimensiuni: 48x40mm

Consum:  ≤35 mA in standby



Instructiuni de utilizare:

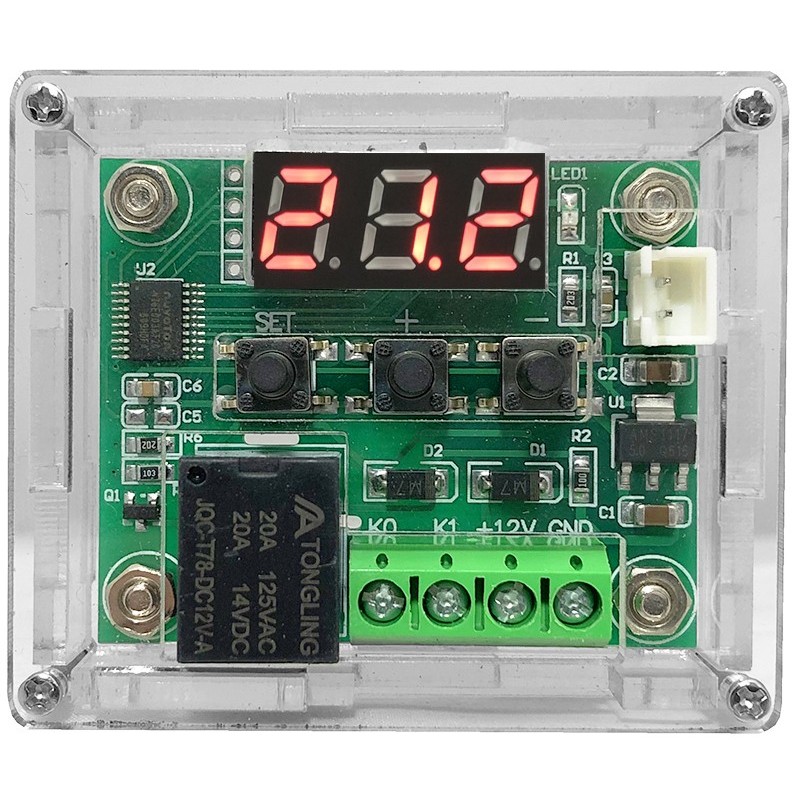

Prin apasarea butonului SET pe display se va afisa intermitent temperatura setata, de referinta, cea fata de care modulul va tine cont in timpul programului. Aceasta poate fi modificata cu ajutoul taselor “+” si “-“.



Intrare meniu -> tineti apasat butonul SET aprox 2s pana apare pe display P0.

Iesire meniu -> tineti apasat butonul SET aprox 2s pana apare pe display temperatura sesizata de senzor.



Setarea parametrilor:

P0 – setare pentru controlul unui dispozitiv de racire H sau unul de incalzire C;

P1 – setarea histerezisului (diferenta de temperatura intre cuplare si decuplare – de exemplu la setarea default de 2°C si temperatura setata de 28°C (mod H), la cresterea temperaturii peste 28°C releul va decupla si nu va recupla pana cand valoarea masurata nu scade la 26°C);

P2 – setarea limitei superioare a temperaturii ce poate fi setata (limitare pentru a nu putea fi setat din greseala peste aceasta valoare);

P3 – setarea limitei inferioare a temperaturii ce poate fi setata (limitare pentru a nu putea fi setat din greseala sub aceasta valoare);

P4 – setarea unei corectii a senzorului (se poate calibra pe baza unui termometru mai performant);

P5 – setarea unui delay de timp (0 pana la 10 minute) intre atingerea pragului de temperatura si declansarea releului;

P6 – setarea unei temperaturi de ALARMA care opreste releul cand aceasta a fost atinsa si nu va reporni pana cand temperatura nu scade din nou sub aceasta



Coduri de eroare:

888: Senzorul nu este conectat

HHH: Temperatura citita este mai mare decat limita superioara setata la P2

LLL: Temperatura citita este mai mica decat limita inferioara setata la P3

—: Alarma de temperatura prea mare, termostatul va deconecta releul fortat
