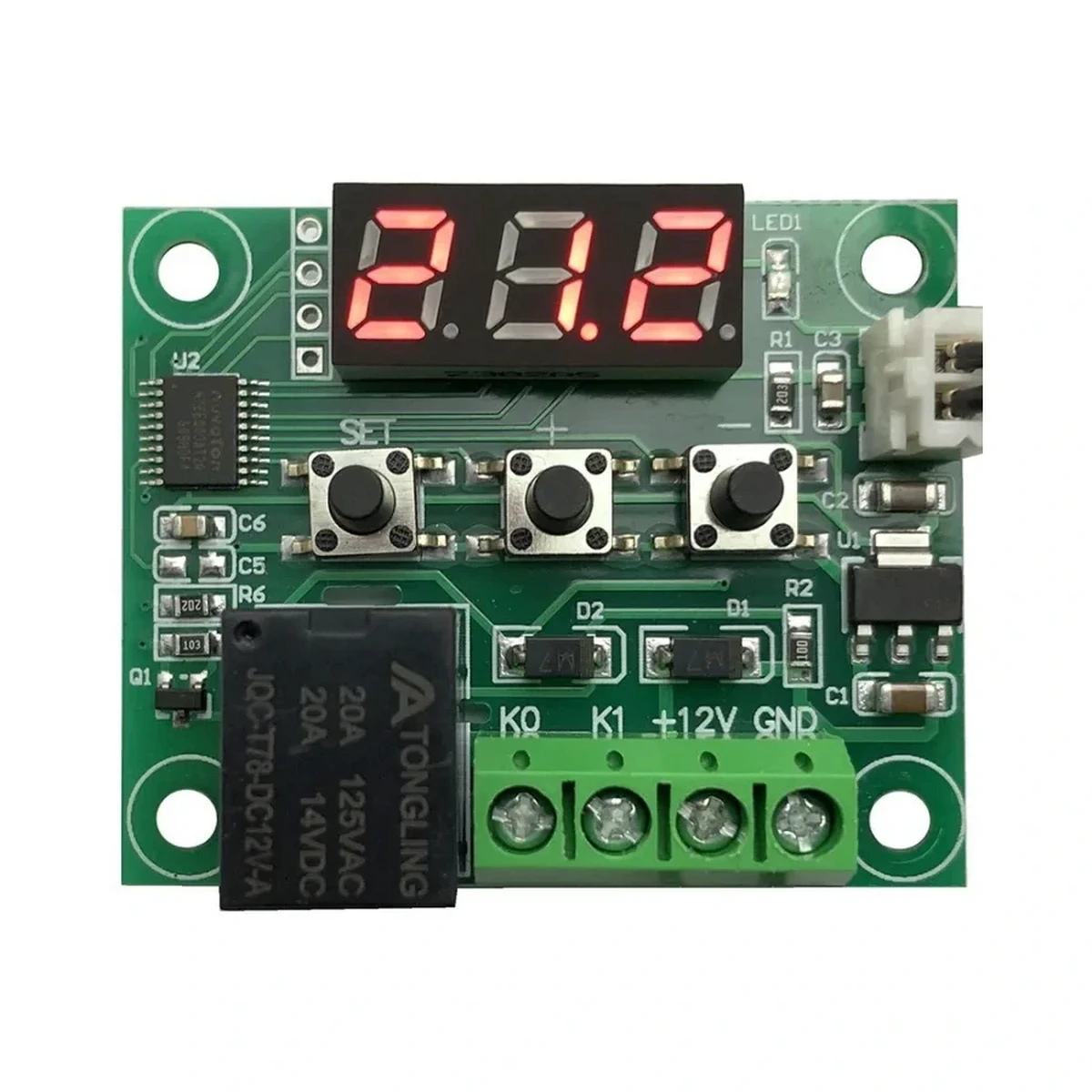

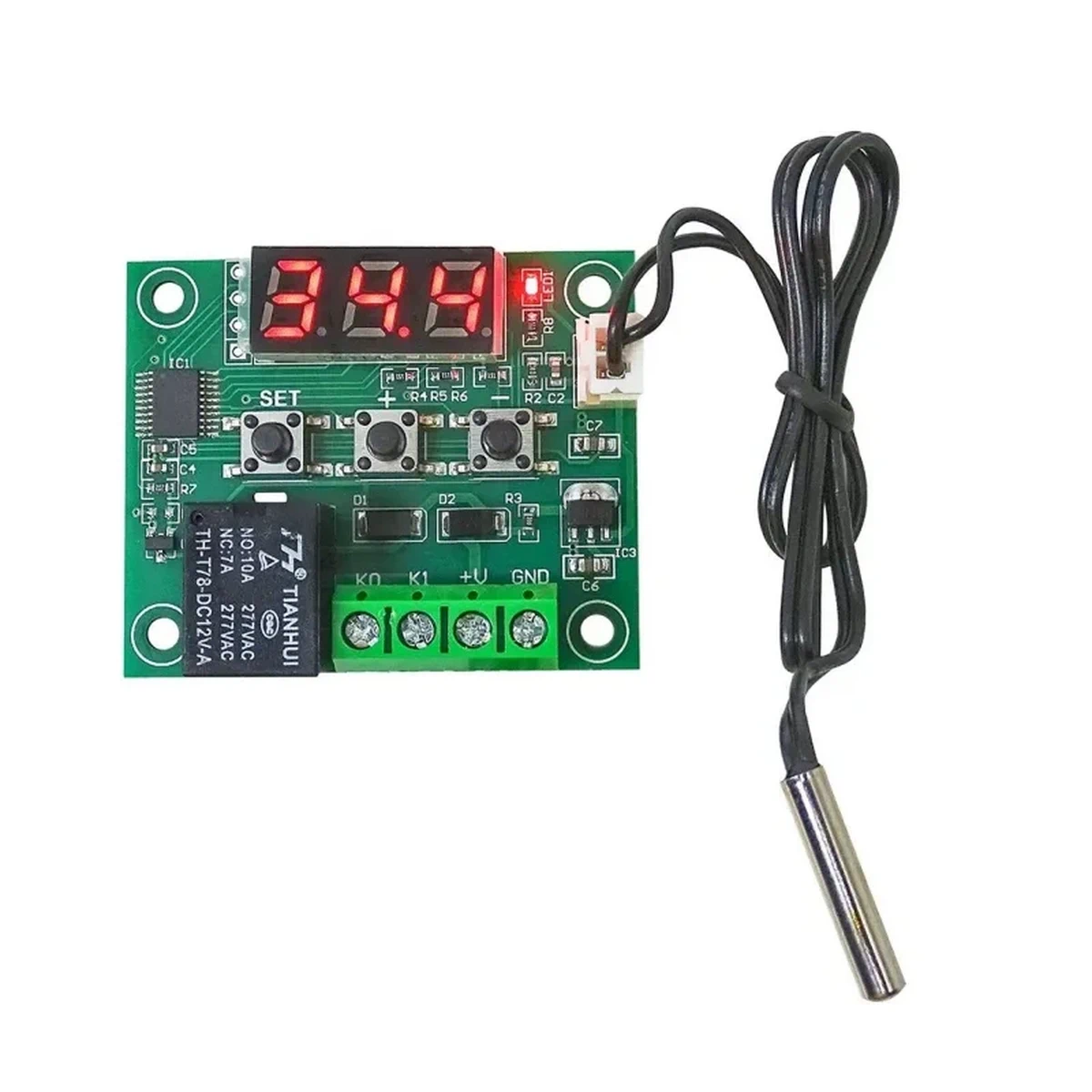

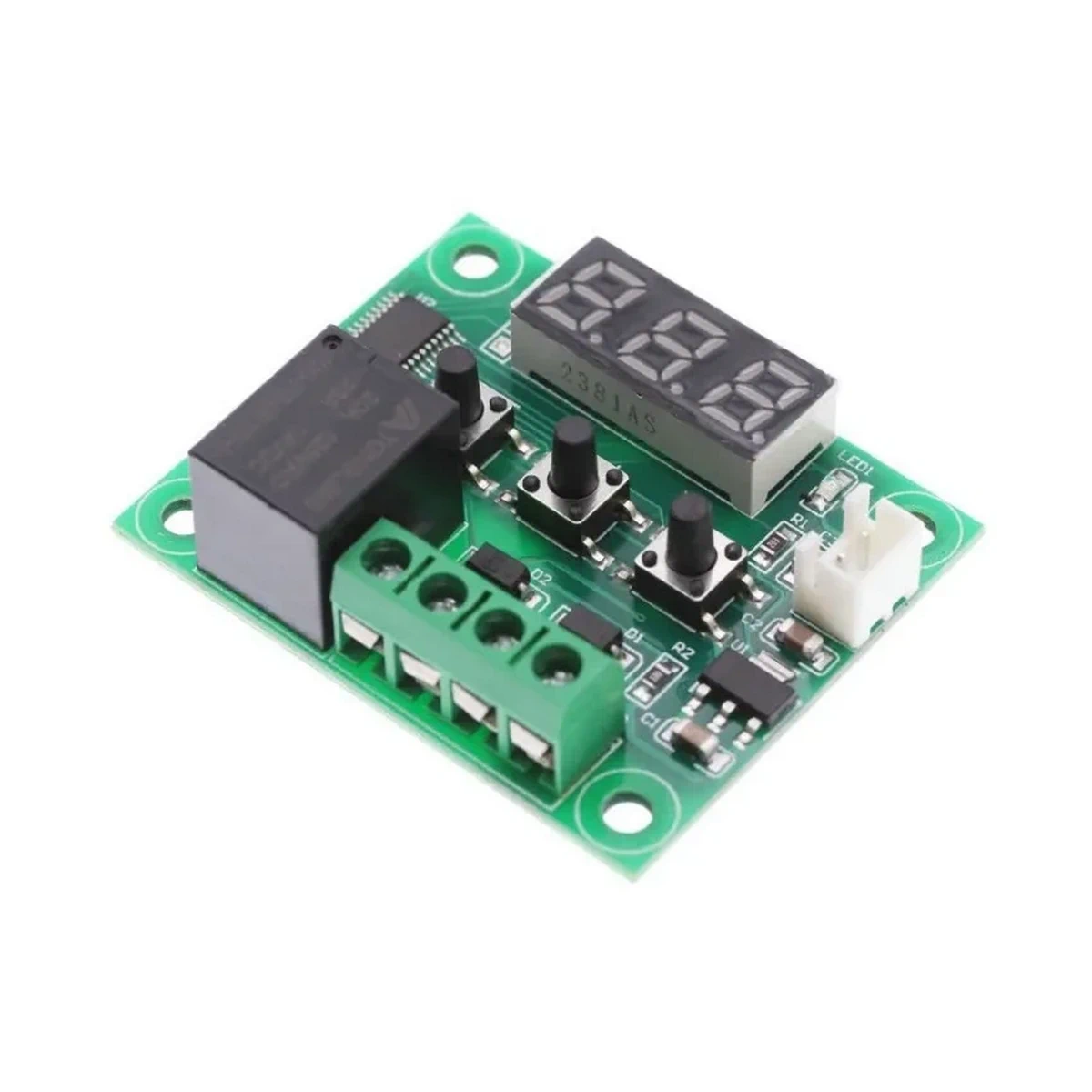

Controler temperatura -45+80grdC 12Vdc

Tip controler: de temperatura, modul

Model: XH-W1209

Alimentare: 12Vdc

Domeniu de temperatura: -50…+110°C rezolutie 0.1°C pana la 99.9°C

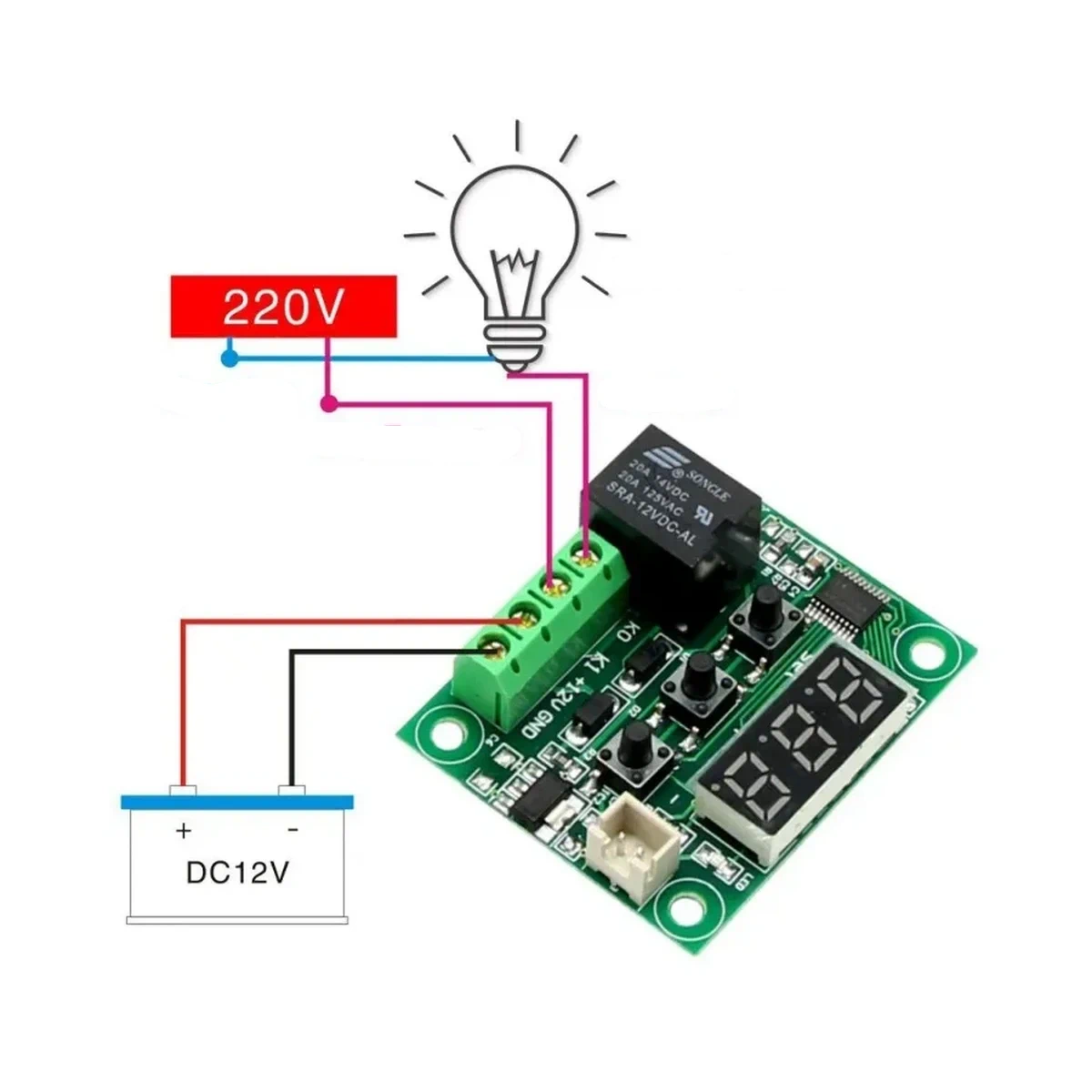

Sarcina maxima comutata: 20A/125Vac 14Vdc rezistiv

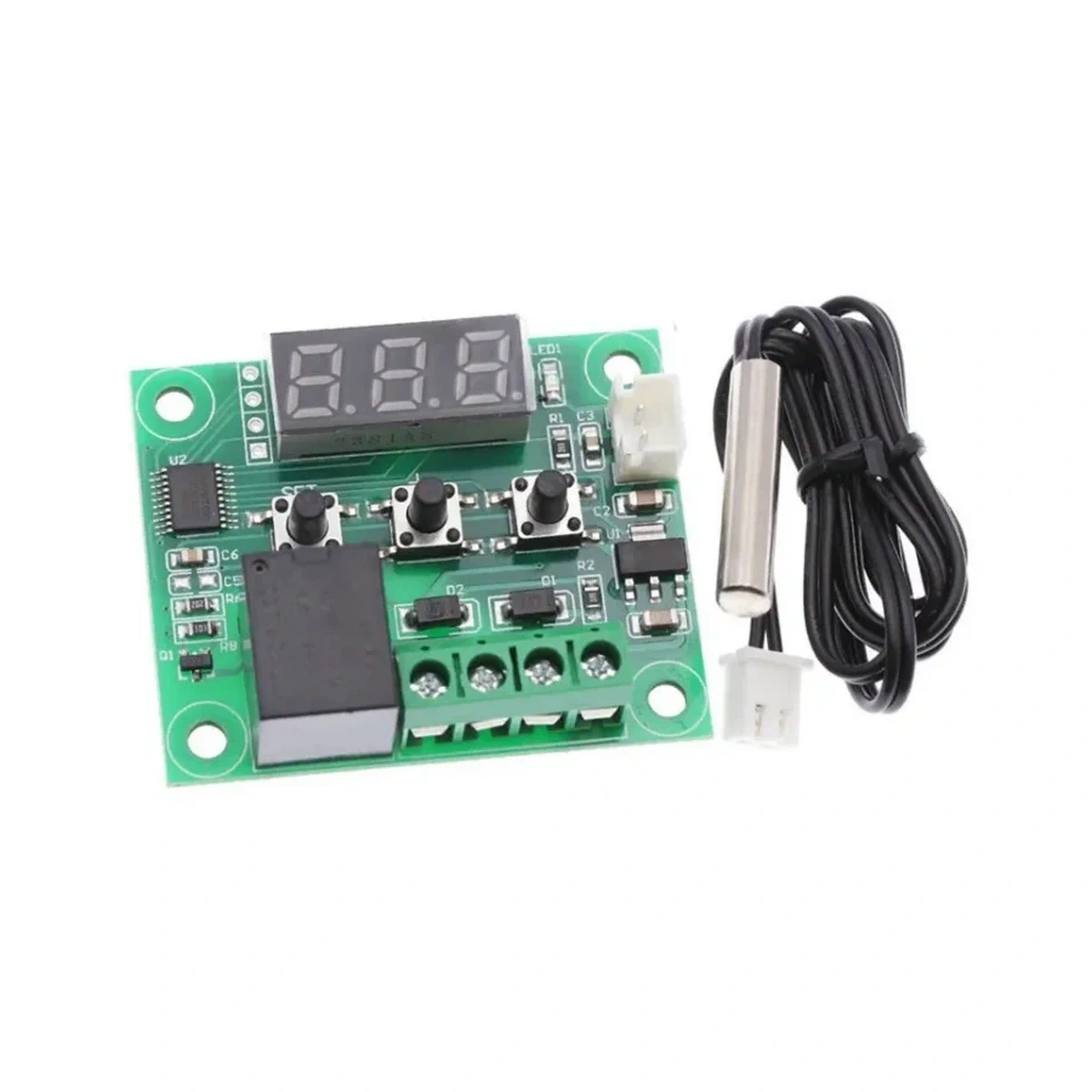

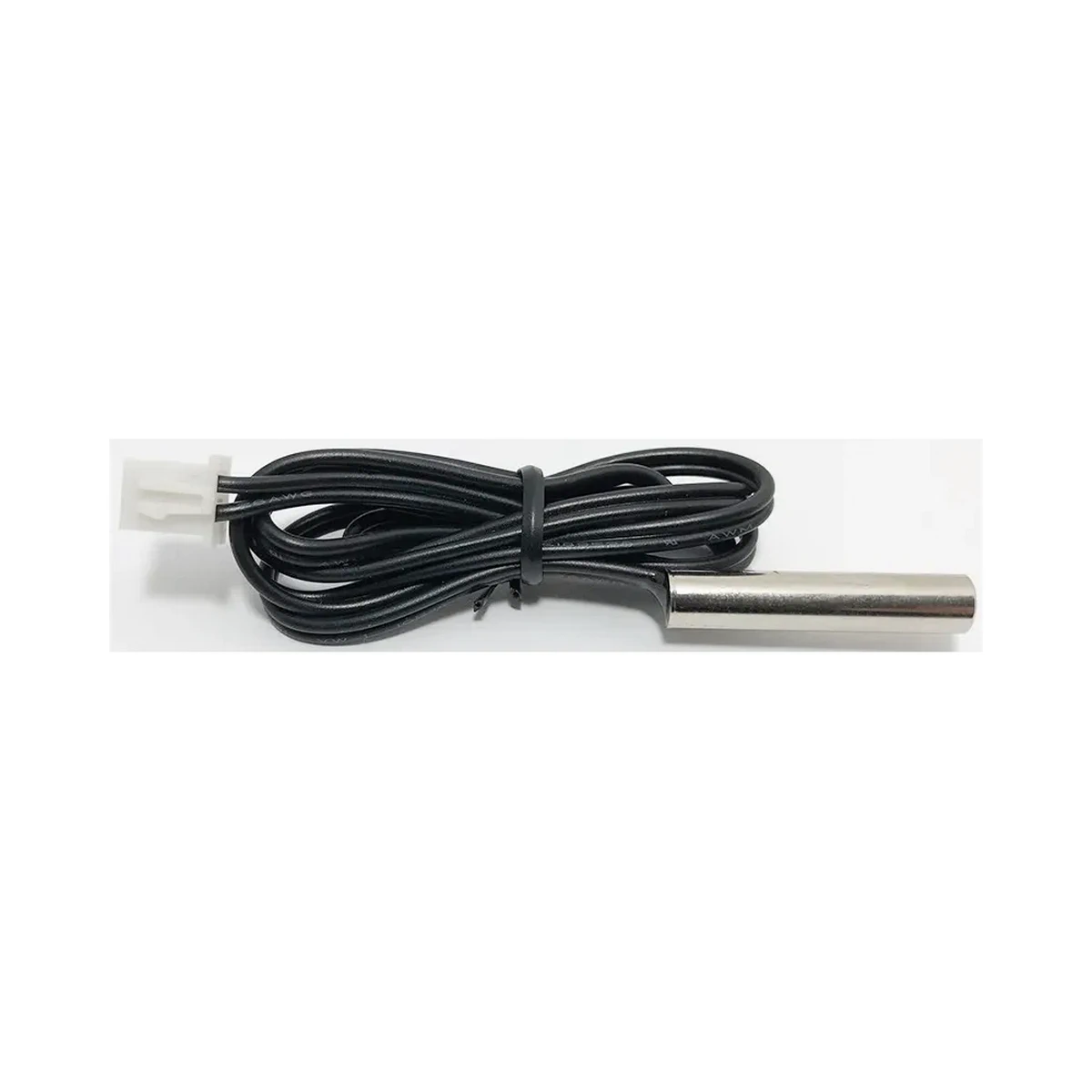

Sonde temperatura: NTC 10k

Dimensiuni modul: 49x40x16mm

Afisaje: LED 3 digiti rosu

Instructiuni:

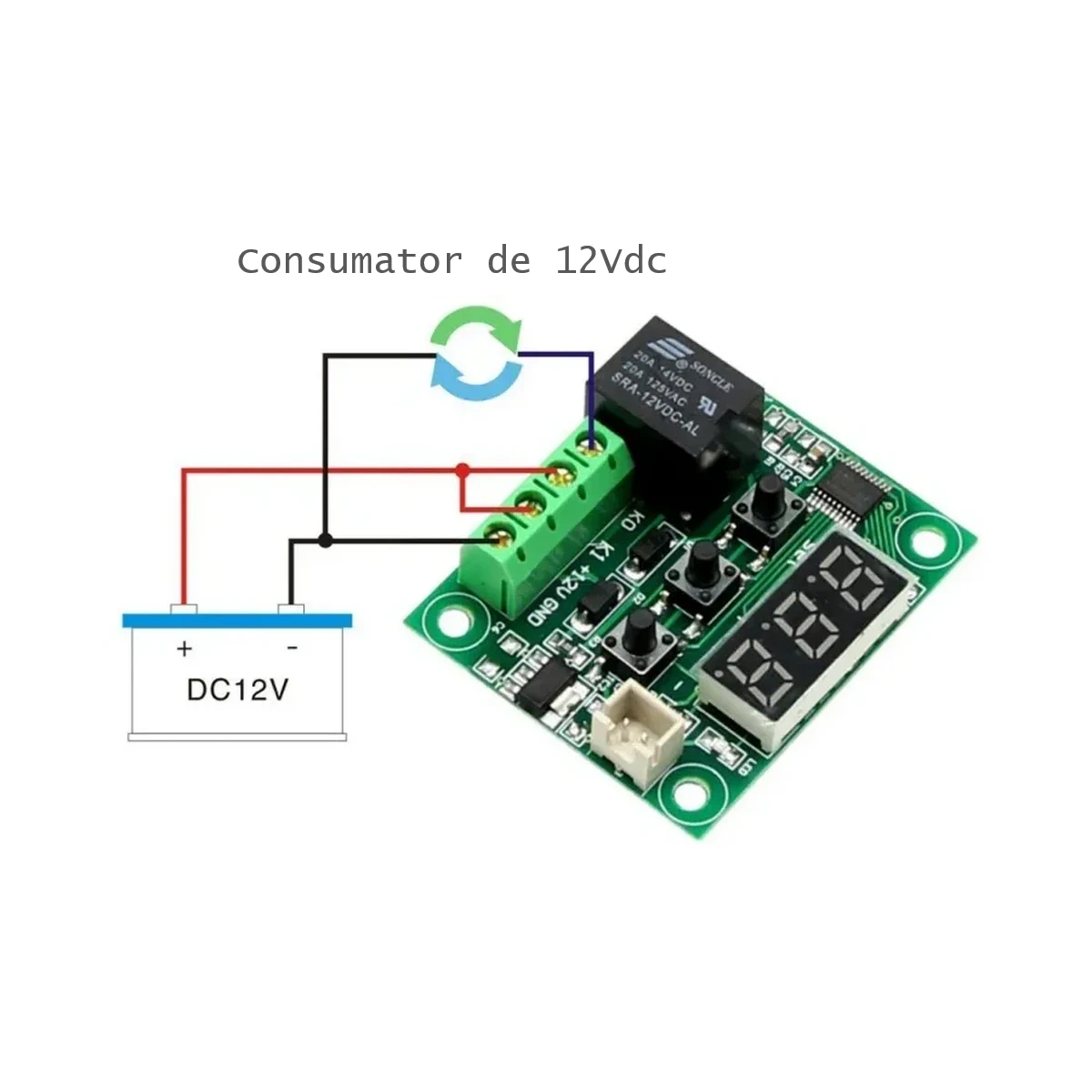

Conectați sursa de alimentare de 12Vdc

Apăsați butonul SET, afișajul va afișa temperatura intermitent

Apăsați – / + pentru a seta temperatura dorită.

După setare, apăsați SET pentru a confirma

LED-ul indica starea releului

Dacaafusajul arată HH, atunci temperatura este în afara intervalului, iar termostatul va inchide releul

Dacă apăsați butonul SET timp de 2 secunde, veți intra în meniul cu șapte opțiuni pentru setarea termostatului (P0, P1, P2, P3, P4, P5, P6, P7, P8).

P0: Încălzire sau Răcire?

Aici setăm modul de funcționare al controlerului de temperatură C – răcire, H – încălzire.

Dacă setați Răcire (C), controlerul de temperatură va activa releul atunci când temperatura scade la punctul de referință.

Dacă setați Încălzire (H), regulatorul de temperatură va activa releul când temperatura crește la valoarea de referință.

P1 – Setare histerezis sau diferență de retur

P2 – Limită maximă de temperatură

P3 – Limită minimă de temperatură

P4 – Corecție sau calibrare temperatură

P5 – Întârziere timp de pornire

P6 – Alarmă temperatură înaltă

P7 – Comutator blocare date

P8 – Restaurare setări din fabrică
