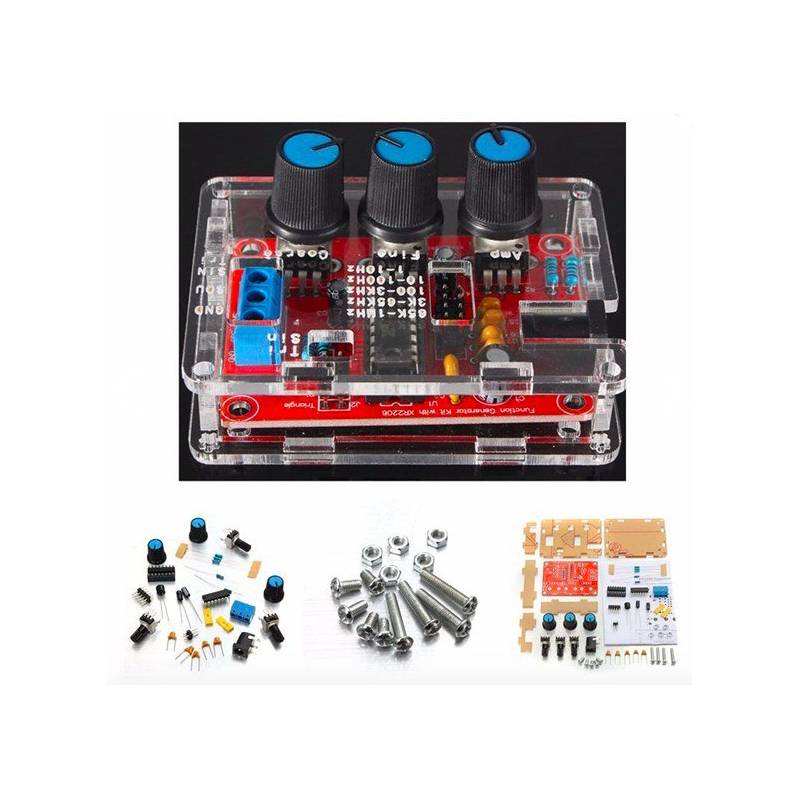

Generator functii XR2206

• Alimentare tensiune: 9-12V DC
• Forme de unde generate: dreptunghiulara, sinusoidala si triunghiulara
• Impedanta iesire: 600 Ohm + 10%
• Frecventa: 1Hz – 1MHz
• Caseta din plastic inclusa

• Unda sinusoidala:
  – Amplitudine: 0 – 3V cu alimentare 9V DC
  – Distorsiune: mai putin de 1% (la 1kHz)

• Unda dreptunghiulara:
  – Amplitudinea: 8V (fara sarcina) cu alimentare de 9V DC
  – Timpul de crestere: mai putin de 50ns (la 1kHz)
  – Timp de cadere: mai putin de 30ns (la 1kHz)
  – Simetrie: mai putin de 5% (la 1kHz)

• Unda triunghiulara:
  – Amplitudine: 0 – 3V cu alimentare 9V DC
  – Linearitate: mai putin de 1% (pana la 100kHz)
