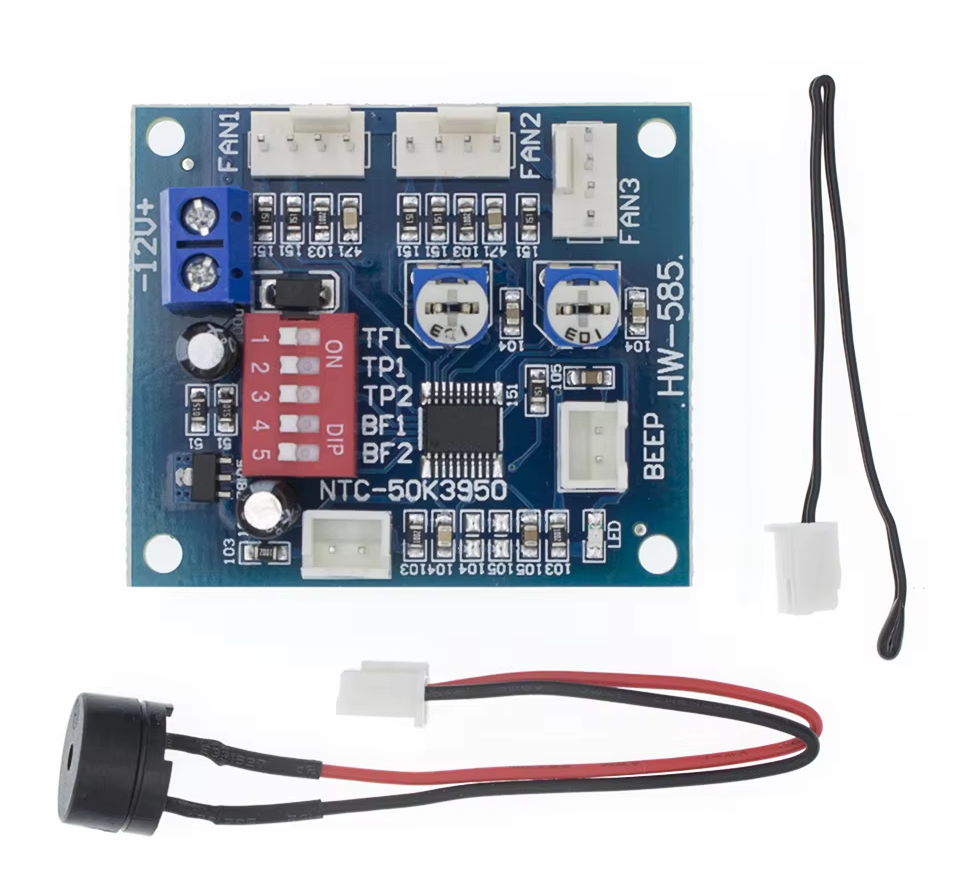

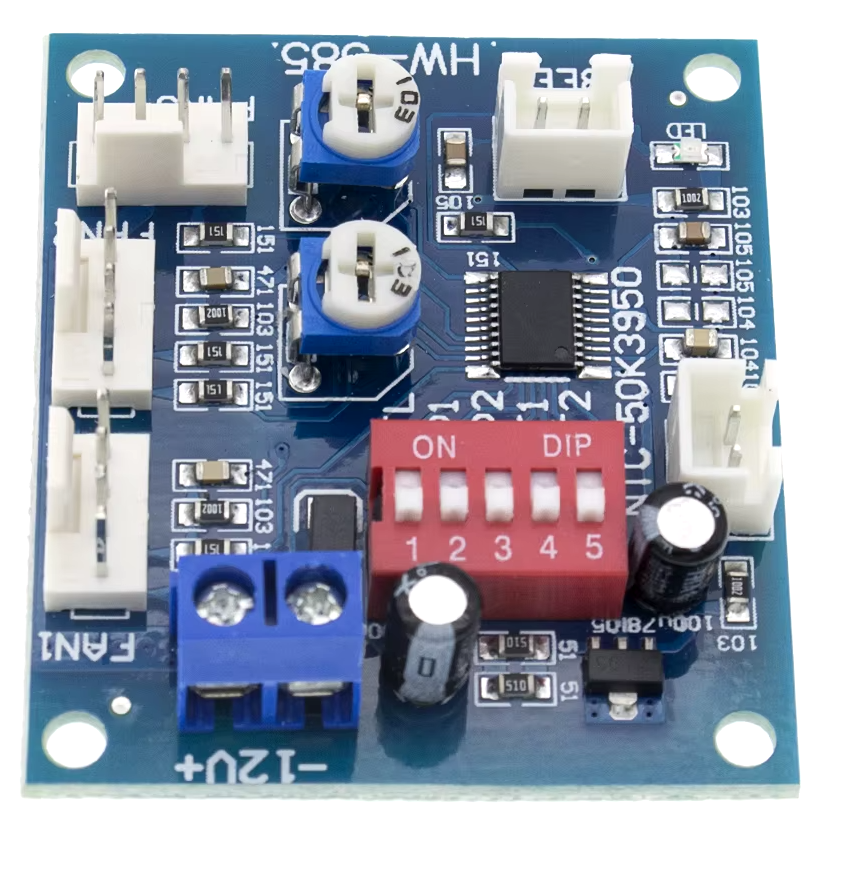

Variator turatie-temperatura ventilator 12Vdc 5A cu alarma

Tip controler: de turatie cu senzor de temperatura si alarma

Tensiune de lucru: 12Vdc

Curent maxim: 5A (9A impuls)

Destinatie: 1-3 ventilatoare cu 2, 3 sau 4 fire

Dimensiune modul: 50x43x17mm

Accesorii: sonda NTC 50k 3950k cu fir de 9cm, buzer cu fir de 9cm

Mod de functionare:

• canalul 1 PWM 20-100% cu TFL OFF si 40-100% cu TFL OFF

• canalele 2 si 3 (TP1 si TP2) PWM 10-100%

Functii dip-swith-uri:

In funtie de pozitia dip-switch-urilor, functionarea modulul se schimba dupa cum urmeaza:

1. TFL – comut putearea minima a FAN1 intre 20 si 40% – vezi mai sus
2. TP1 si TP2 – afecteaza temperatura minima si maxima de acceleratie a ventilatoarelor conform tabelului de mai jos:

3. BF1 si BF2 controleaza alarma pentru ventilatoarele 1 si 2; doar pentru ventilatoare cu 3 si 4 fire: daca turatia scade sub 700RPM, buzerul va emite un sunet. Sunetul se opreste daca ventilatoarele isi reiau operarea. LED-ul de pe modul va clipi cand suna buzerul.

Din cei doi semireglabili se poate seta turatia de referinta pentru ventilatoarele 2 si 3
