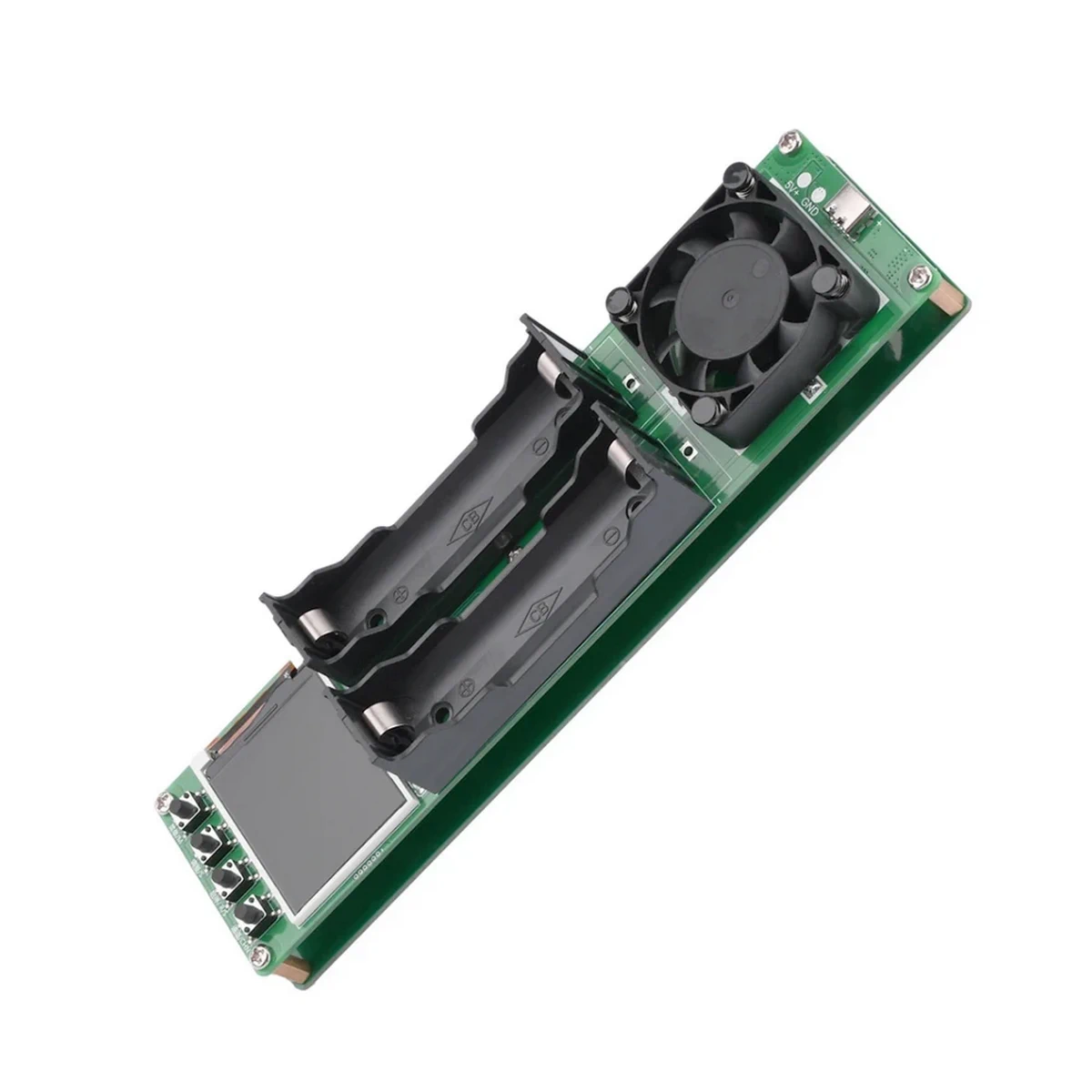

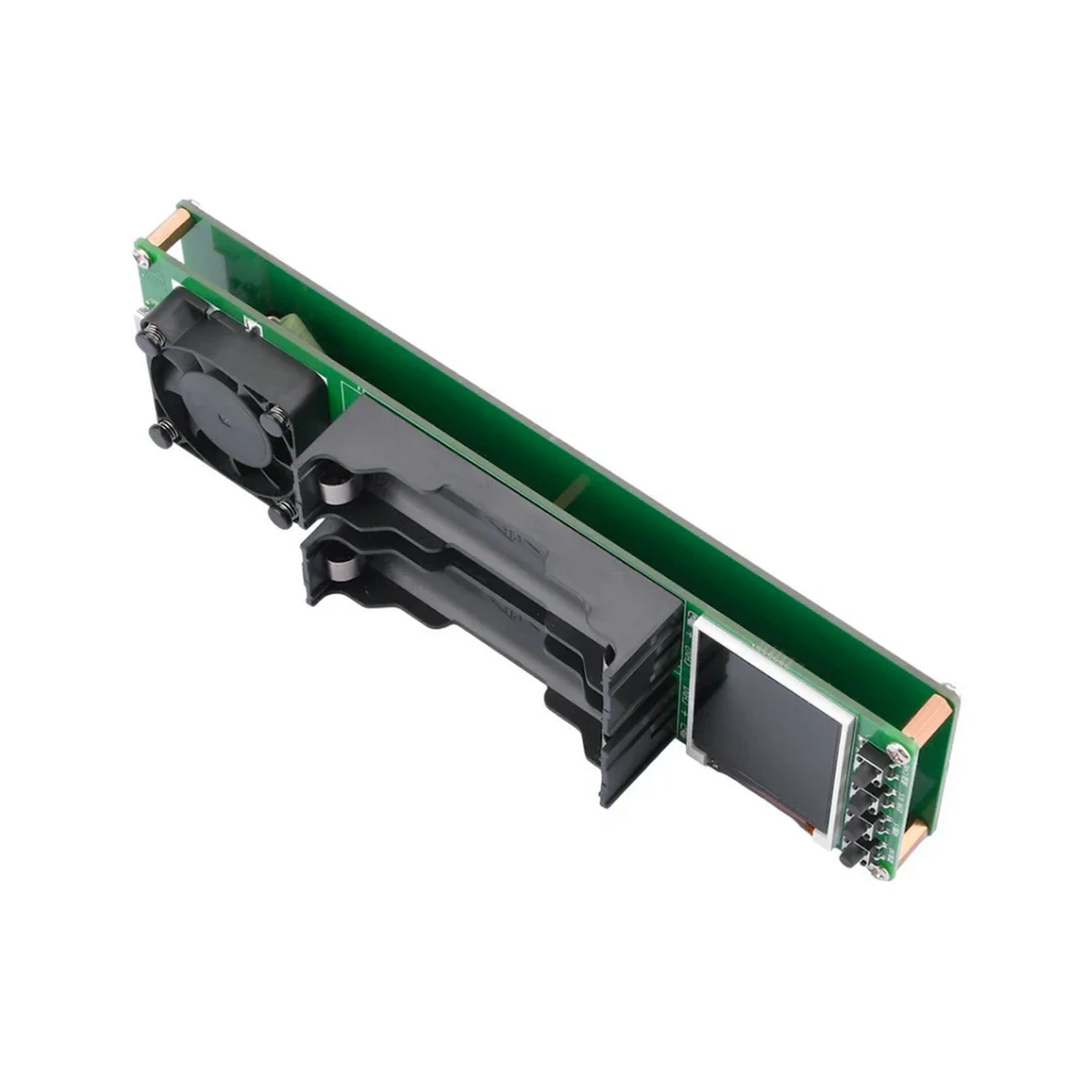

Modul tester 2×18650 cu display USB tip C

Tip modul: Tester pentru 2 acumulatori 18650 Li-Ion cu afisaj LCD

Model: KBAF0002-005 TESTER-2×18650-C

Alimentare: 5Vdc USB type C

Caracteristici:

• Suporta masurarea capacitatii;

• Suporta incarcare si descarcare separata si accepta pana la 9 cicluri de incarcare si descarcare in modul automat;

• Fiecare canal este independent si poate fi configurat separat;

• Soclul bateriei asigura un contact electric optim;

• Detectie BMS;

• Curent de incarcare: ~1A, nu este reglabil, nu este constant;

• Curent de descarcarcare: ~1A, nu este reglabil, nu este constant;

• Tensiune maxima de incarcare: 4.2V;

• Conditie oprire incarcare: I<0.1A;

• Functie de masurare a rezistentei interne a acumulatorului;

• Functie de incarcare automata pentru acumulatori Li-Ion, nu accepta LiFeSO4;

• Protectie la supra-incalzire, racire activa.

Parametrii:

• Tensiune de oprire descarcare: 2.5-3.5V (pas 0.1V, din meniu);

• Tensiune de incepere incarcare: 2.8-4.2V;

• Dimensiuni: 188x50x36mm.

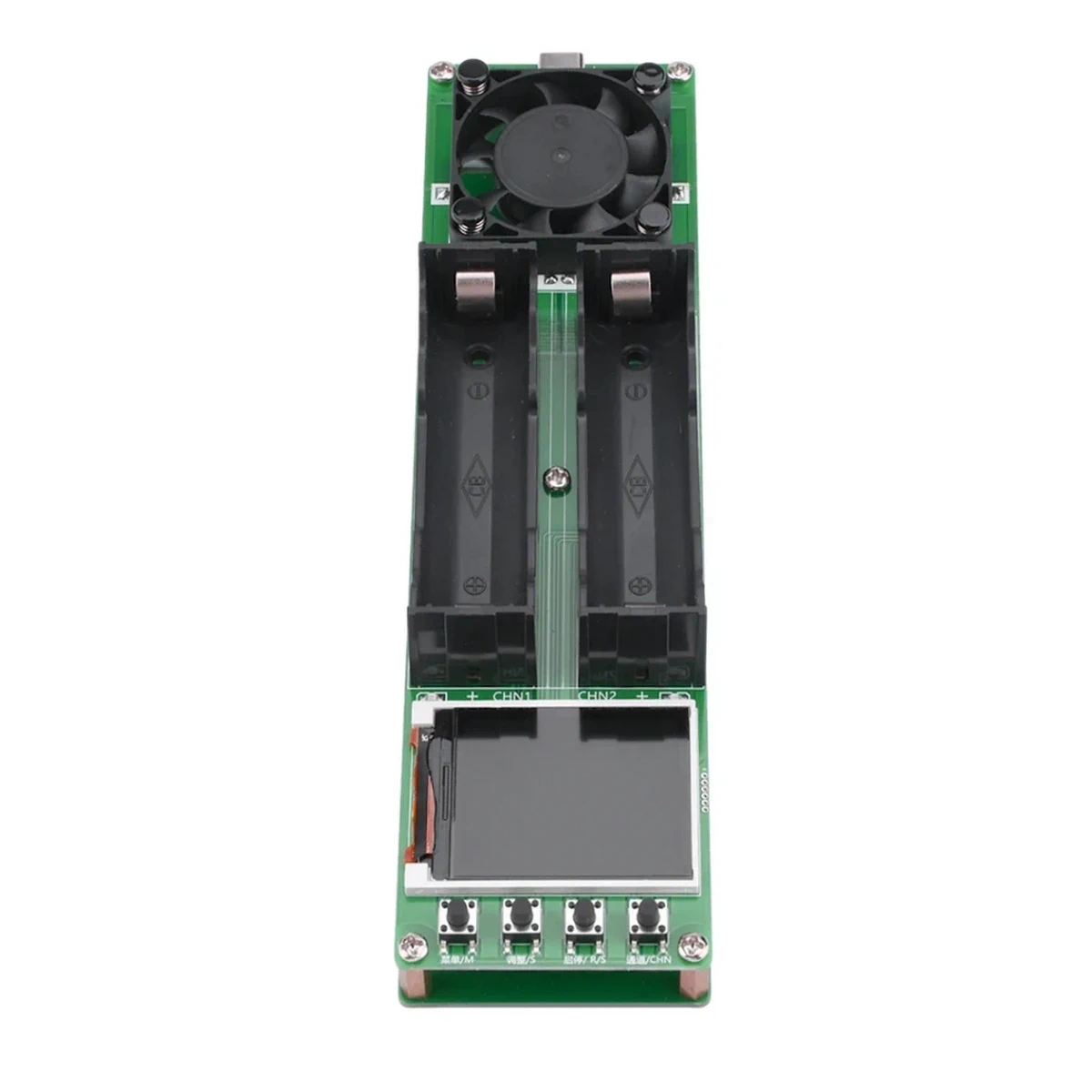

Imaginea 1:                     Imaginea 2:

Mod de utilizare:

• Folositi un alimentator USB si un cablu cu conector USB tip C pentru alimentarea modulului prin conectorul 1 din imaginea 2. Alimentatorul si cablul nu sunt incluse in pachet. Alegeti un alimentator de minim 2A. Modulul nu suporta fast/quick charge si se va alimenta cu 5V;

• Introduceti acumulatorul sau acumulatorii pe care doriti sa ii testati, incarcati sau descarcati in suportii 4 (canalul 1) si/sau 5 (canalul 2) din imaginea 2, respectand polaritatea indicata;

• Folositi tasta 12 din imaginea 2 pentru a alege canalul pentru care doriti sa modificati parametrii sau sa porniti/opriti operatiunea aleasa;

• Afisajul (imaginea 1 sau 8 din imaginea 2) va indica parametrii dupa cum urmeaza:

1. tensiunea din acumulator: 1 din imaginea 1;
2. curentul instantaneu de incarcare sau descarcare: 2 din imaginea 1;
3. capacitatea cumulata de la inceputul operatiunii: 3 din imaginea 1;
4. energia cumulata de la inceputul operatiunii: 4 din imaginea 1;
5. rezistenta interna a acumulatorului: 5 din imaginea 1;
6. timpul cumulat care a trecut de la inceputul operatiunii: 6 din imaginea 1;
7. numarul de cicluri setat: 7 din imaginea 1 – parametru ales de utilizator, valabil pentru modul de lucru automat – 1-9 cicluri;
8. tensiunea de oprire a descarcarii: 8 din imaginea 1 – parametru ales de utilizator, valabil pentru modul de lucru AUTO si DSG – valoare intre 2.5 si 3.5V pas 0.1V;
9. modul de lucru: parametru ales de utilizator cu tasta 10 din imaginea 2 cand functia MODE este activa (colorata rosu)  – DSG (descarcare pana la tensiunea de la 8 din imaginea 1), AUTO (automat de n ori, unde n este 7 din imaginea 1 incarcare pana la 4.2V urmata de descarcare pana la 8 din imaginea 1) sau CHG (incarcare pana la 4.2V);
10. starea de lucru a canalului: 10 din imaginea 1 – cumutabila cu butonul 11 din imaginea 2 intre STOP (oprit) si CHG (incarcare) sau DSG (descarcare), in functie de modul de functionare ales;
11. canalul ales: 11 din imaginea 1 – canalul de lucru – cumutabil cu butonul 12 din imaginea 2 intre 1 si 2;

• Folositi tasta 9 din imaginea 2 pentru a alege MODE, STOP si LOOP, apoi modificati parametrii canalului ales in functie de nevoile dvs.;

• Porniti operatiunea cu tasta 11 din imaginea 2 si apoi repetati pentru canalul urmator;

• Canalele functioneaza independent, iar LED-urile 7 (canalul 1) si 6 (canalul 2) din imaginea 2 vor indica starea acestora:

1. stins – oprit, operatiunea nu a inceput;
2. clipeste – operatiune in derulare;
3. aprins – operatiune finalizata.

• Parametrii pentru canalul selectat nu pot fi modificati cat timp operatiunea este in derulare;

• folositi tasta 12 din imaginea 2 pentru a cumuta intre canale ori de cate ori este nevoie pentra a citi informatiile, a opri sau porni operatiunea si pentru a face modificari in modul de functionare;

• Modificarea modului de functionare sau lipsa alimentarii reseteaza contoarele.
